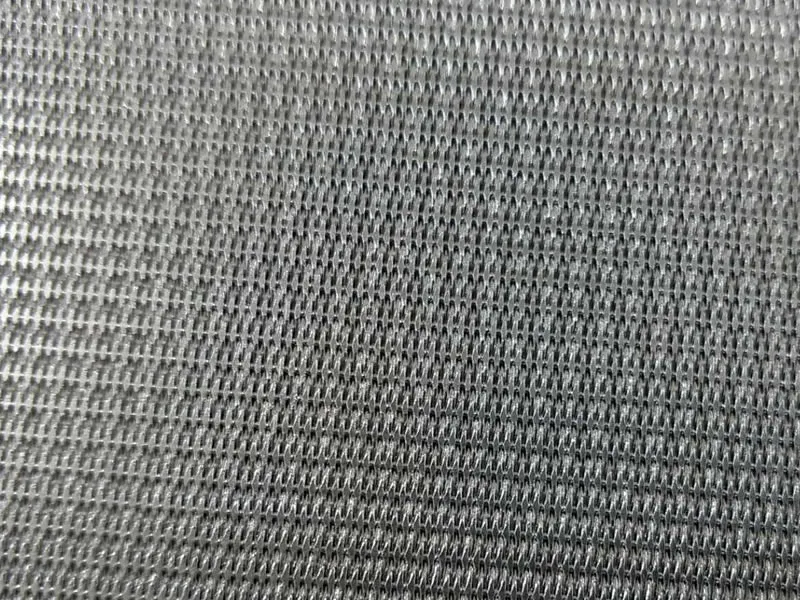

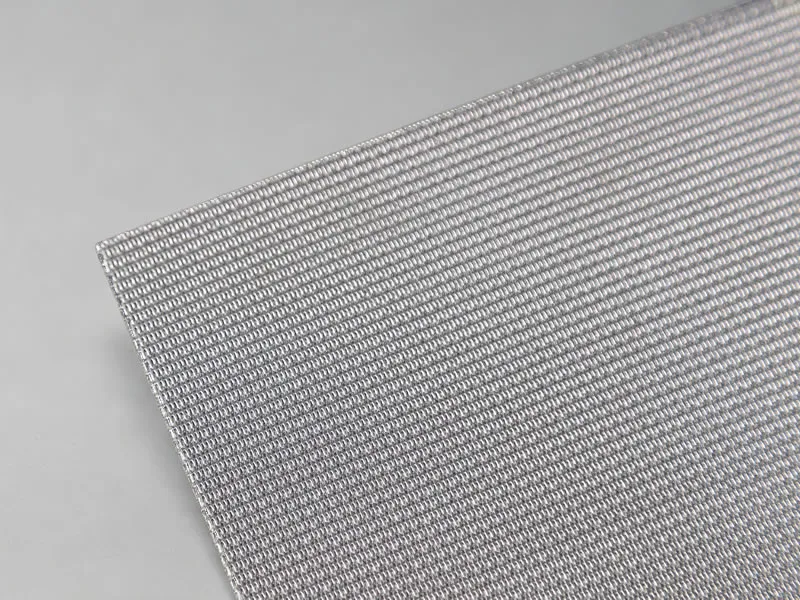

شبكة سلكية ملبدة

الشبكة المعدنية الملبدة متعددة الطبقات هي نوع جديد من وسائط الترشيح يتمتع بقوة ميكانيكية أعلى وصلابة متكاملة. وتتكون من طبقات متعددة من الشبكات السلكية المرققة في فرن مفرغ من الهواء. وتتداخل فتحات كل طبقة لتشكل بنية ترشيح مثالية وموحدة، مما يوفر مزايا مقارنة بالشبكات السلكية العادية، مثل القوة العالية والصلابة الجيدة وحجم المسام المستقر. ويتم تصميم حجم الفتحة والنفاذية وقوة الشبكة السلكية ومطابقتها لتحقيق أداء ترشيح ممتاز. وتوفر هذه البنية دقة ترشيح عالية ومقاومة ترشيح منخفضة وقوة ميكانيكية ومقاومة للتآكل والحرارة وقابلية جيدة للتشغيل الآلي. ونتيجة لذلك، يتحسن أداؤها العام مقارنة بوسائط الترشيح الأخرى.

المواصفات

المواد: SS304، SS316، SS316L

عدد الطبقات: 2–7 طبقات أو حسب الطلب

عملية التصنيع: التلبيد بالتفريغ

أحجام الألواح القياسية: 1000×1000 مم، 1200×1200 مم أو حسب الطلب

المميزات

قوة وصلابة عاليتان

حجم مسام موحد

دقة ترشيح عالية

نفاذية جيدة

مقاومة الحرارة

مقاومة الصدأ

سهولة التنظيف وإعادة الاستخدام

عمر خدمة طويل

التطبيقات

الترشيح الصناعي

ترشيح الغازات والسوائل

نقل المساحيق

أنظمة الطبقة المميعة

المعالجة الكيميائية

ترشيح البترول

الترشيح الدوائي

معالجة الأغذية

أنظمة الترشيح عالية الحرارة

مرشحات الزيت الهيدروليكي

الشبكة السلكية الملبدة القياسية ذات الخمس طبقات

الشبكة الملبدة ذات الخمس طبقات هي واحدة من أكثر البنى القياسية استخدامًا للشبكة السلكية الملبدة. وتتكون من خمس طبقات من شبكة أسلاك الفولاذ المقاوم للصدأ مكدسة معًا بالتسلسل ومربوطة من خلال التلبيد بالتفريغ لتشكيل نوع جديد من مواد الترشيح. ويتكون البناء ذو الخمس طبقات عمومًا من طبقة حماية وطبقة تحكم وطبقة انتشار وطبقتين تقويتين (طبقتا دعم). وتوفر مادة الترشيح هذه دقة ترشيح مستقرة وقوة عالية وبنية خفيفة الوزن وأداء تنظيف سهل.

المواصفات

الطراز	دقة الترشيح الاسمية (ميكرومتر)	دقة الترشيح المطلقة (ميكرومتر)	البنية	نفاذية الهواء (لتر/دقيقة/سم²·باسكال)	ضغط نقطة الفقاعة (باسكال)	السماكة (مم)	الوزن (كجم/م²)	المسامية (%)
HEWL 5-1	1	6–7	100+400×2800+100+12×64+64×12		5200–6000	5 طبقات 1.7 مم / 6 طبقات 3.5 مم	5 طبقات 8.4 كجم/م² / 6 طبقات 14.4 كجم/م²	38%–40%
HEWL 5-2	2	8–9	100+325×2300+100+12×64+64×12	(1–6)×10	4250–5000
HEWL 5-5	5	11–14	100+200×1400+100+12×64+64×12	(6–10)×10	3000–3800
HEWL 5-10	10	16–18	100+165×1400+100+12×64+64×12	(6–10)×10	2600–3300
HEWL 5-15	15	24–26	100+165×1200+100+12×64+64×12	(1–6)×10	2000–2700
HEWL 5-20	20	28–32	100+165×800+100+12×64+64×12	(1–6)×10	1800–2300
HEWL 5-25	25	33–36	100+165×600+100+12×64+64×12	(6–10)×10	1400–1800
HEWL 5-30	30	40–45	100+450+100+12×64+64×12	(6–10)×10	1200–1700
HEWL 5-40	40	56–62	100+325+100+12×64+64×12	(1–6)×10	1000–1500
HEWL 5-50	50	75–80	100+250+100+12×64+64×12	(1–6)×10	900–1200
HEWL 5-75	75	85–95	100+200+100+12×64+64×12	(6–10)×10	700–1100
HEWL 5-100	100	110–120	100+150+100+12×64+64×12	(6–10)×10	650–1000
هيكل الشبكة السلكية الملبدة سداسي الطبقات: تُصنع الشبكة السلكية الملبدة سداسية الطبقات بإضافة طبقة واحدة من الشبكة السلكية المنسوجة المربعة ذات 12 شبكة إلى هيكل الشبكة السلكية الملبدة خماسي الطبقات. تعمل هذه الطبقة الإضافية على تحسين مقاومة الضغط والقوة الميكانيكية.

السماكة القياسية

الشبكة السلكية الملبدة خماسية الطبقات: 1.7 مم

الشبكة السلكية الملبدة سداسية الطبقات: 3.5 مم

المواد القياسية

تشمل المواد المتاحة الفولاذ المقاوم للصدأ 304 و316 و316L.

الأحجام القياسية

500 × 1000 مم

600 × 1200 مم

1000 × 1200 مم

1200 × 1200 مم
